一、測量的高度和范圍

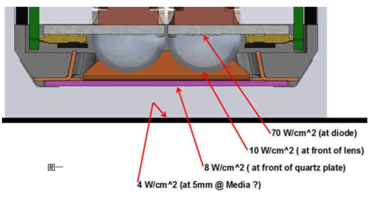

圖一比較準確的說明了UVLED芯片以及其所處位置不同，測量結果的不同。從測量結果可以看到，UVLED芯片的光強可以達到70W/cm2，而隔了封裝、石英玻璃，在5mm高度處的測量結果只有4 W/cm2了。這個足以引起客戶的重視，事先要了解好所謂的光強的測試高度。

圖一

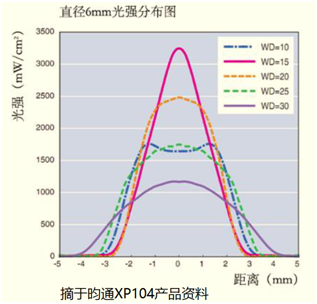

圖二摘于上海昀通電子科技有限公司的點光源XP104的產品資料。這幅圖就比較清晰的解釋了光強不僅跟測試高度有關系，跟測試的位置也有很大關系。對于UV LED點光源來講，中心點的光強最強，越往邊緣光強就會下降。面光源的情況也是類似的，中間位置可以做到相對均勻，但是在邊緣位置光強一樣是下降的。

圖二

二、量具（輻射計）的閾值和量程問題

1、閾值問題

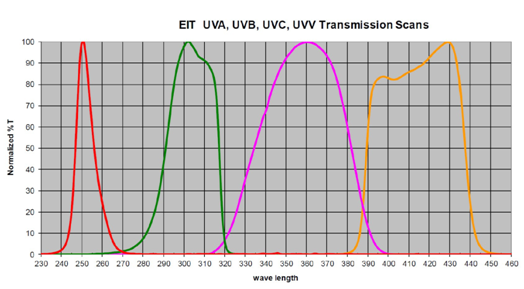

我們以世界最知名的輻射計公司EIT的POWER PUCK 2為例。下圖是此輻射計不同波段的測量吸收圖譜（閾值）。我們再把UVA波段（紫色）單獨拿出來分析，得到圖三。

圖三

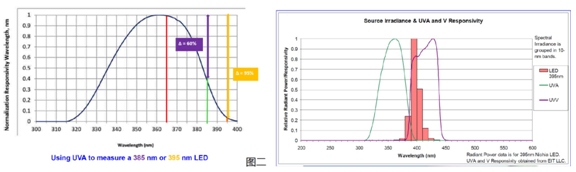

從圖四上，我們可以看到：用EIT UVA波段測量365nm（左圖）的UV LED設備的光強是完全沒有問題的（紅線）。但是如果是測量385nm的，就會有約60%測不到；如果是395nm的，就有95%。同樣的，我們用UVV波段來測量395nm的（右圖），還有會有少部分是測量不到的（柱形圖在波普曲線之外的部分）。我們了解了這些情況后，就會比較容易做出選擇和判斷，其實使用EIT POWER PUCK 2的UVV波段，來測量395nm的光強，還是有一定的準確度的（85-90%）

圖四

2、量程問題

同樣拿EIT POWER PUCK 2來舉例，其最大量程在10W/cm2。另一個日本品牌的設備，在UVV波段的量程只有999 .9mW/cm2。

而現在的UV LED技術已經發展到了16 W/cm2甚至以上，AVENTK在2016年生產了一款UV LED設備，光強已經達到了24 W/cm2。這種情況下，還在使用原來的量具測量新的設備，就明顯不合適了。

三、量具的差異。

1、不同量具對于半峰寬的定義

2、不同量具的感光芯片不同，導致閾值和感光能力不同

3、不同量具的采樣頻率、有效值定義和瞬時功率

4、不同量具的校驗和校驗源

同時，用戶使用習慣也會影響到測試結果。
